Senin, 27 Februari 2012

Monitor CRT, LCD, LED, Cinema 3D

Bagi yang belum mengetahui jenis-jenis monitor berikut penjelasannya
Monitor CRT

Memiliki warna lebih akurat dan tajam, resolusi monitor fleksibel, perawatan mudah, jika rusak dapat di servis, bebas dead pixel, ghosting dan viewing angle, harga lebih murah, monitor CRT mengkonsumsi daya listrik 2x lipat dibanding LCD pada ukuran inch yang sama, bergantung pada refreshrate, radiasi lebih besar, rentan distorsi, glare dan flicker, dimensi besar dan berat.

Monitor LCD

Karakter bright yang nyaman dimata serta bebas distorsi, Tidak bergantung pada refreshrate, user frendly, hemat listrik, ukuran yang ringkas, ringan serta lebih keren, viewing angle terbatas, tampilan gambar baik hanya di resolusi native-nya, response time dan ghosting, warna kurang akurat, narga lebih mahal.

Monitor LED

LED dibuat agar lebih efisien jika mengeluarkan cahaya, emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus, Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.Pada saat ini warna-warna cahaya LED yang banyak ada adalah warna merah, kuning dan hijau, harganya setengah lebih mahal dari monitor LCD.

Cara Kerja Monitor CRT

Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.

Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.

Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.

jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :

1. blok video dan
2. blok syncronisasi vertikal dan horizontal

Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.

Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.

Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.

Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna.

Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.



Cara Kerja Monitor LCD

Liquid Crystal Display (LCD): Sebuah teknologi layar digital yang menghasilkan citra pada sebuah permukaan yang rata (flat) dengan memberi sinar pada kristal cair dan filter berwarna.

• Hanya memakan sedikit ruang, rendah daya, dan panas yang dihasilkan lebih sedikit dibanding monitor CRT (cathode ray tube).
• Tidak ada flicker dan kedipannya sangat rendah sehingga enak dipandang berjam-jam.
• Untuk ukuran yang sama, harga lebih mahal dibanding monitor CRT.

Telah lama dipakai sebagai layar untuk laptop, komputer desktop juga telah mulai menggunakan monitor yang memakai teknologi LCD ini. LCD memiliki banyak kelebihan dibanding monitor CRT. Mereka mampu menampilkan teks yang jernih dan tidak ada flicker, yang berarti mengurangi kelelahan mata. Karena tebalnya kurang dari 10 inci (± 25 cm), monitor LCD untuk desktop mengambil ruang yang lebih kecil dibanding monitor CRT. Kekurangannya: kualitas warna layar LCD tidak dapat dibandingkan dengan monitor CRT, dan harganya yang mahal membuatnya tak terjangkau bagi kebanyakan orang. Ditemukan tahun 1888, kristal cair merupakan cairan kimia yang molekul-molekulnya dapat diatur sedemikian rupa bila diberi medan elektrik--seperti molekul-molekul metal bila diberi medan magnet. Bila diatur dengan benar, sinar dapat melewati kristal cair tersebut.

Baik untuk layar laptop atau desktop, sebuah layar LCD terdiri atas banyak lapisan, istilahnya adalah "sandwich". Sebuah sumber sinar flourescent, atau backlight, merupakan lapisan paling bawah. Sinar ini akan melewati filter pertama dari dua filter pengatur (polarizing). Sinar yang telah terpolarisasi kemudian melewati sebuah lapisan yang berisi ribuan bintik kristal cair yang dijajarkan pada sebuah kontainer kecil yang dinamakan cell. Setiap sel, juga dijajarkan membentuk barisan pada layar; satu cell atau lebih akan membentuk satu pixel (ukuran titik terkecil pada sebuah layar). Sumber elektrik di sekeliling LCD membentuk sebuah medan elektrik yang akan menggetarkan molekul kristal, yang akan mengatur sinar yang akan lewat pada lapisan kedua berupa filter yang terpolarisasi dan melewatinya. Pada sebuah layar LCD monokrom, seperti pada sebuah PalmPilot atau jam tangan digital, demikianlah cara kerjanya: Penutup membuka, dan pekerjaan selesai. Tetapi pada LCD berwarna, seperti pada PC laptop, cara kerjanya lebih kompleks.

Pada sebuah panel LCD berwarna, setiap pixel terdiri atas tiga buah cell kristal cair. Setiap ketiga cell tersebut memiliki filter merah, hijau, atau biru (red-green-blue/RGB). Sinar yang melewati cell yang terfilter tersebut akan menciptakan warna yang Anda lihat pada LCD. Kadang-kadang sistem yang mengirimkan arus listrik pada satu cell atau lebih tidak berjalan dengan baik; kejadian tersebut menimbulkan adanya pixel yang gelap dan "rusak".

Hampir semua LCD berwarna modern--sebagai layar laptop atau monitor desktop--menggunakan sebuah transistor film yang tipis (thin-film transistor/TFT), yang dikenal sebagai active matrix, untuk menghidupkan setiap cell. LCD TFT menciptakan citra yang lebih jelas, jernih dan terang. Teknologi LCD terdahulu sangat lambat, kurang efisien, dan kontrasnya sangat rendah. Teknologi matriks terdahulu, passive-matrix, mampu menampilkan teks yang jelas tetapi meninggalkan bayangan jika tampilan berubah dalam waktu cepat, sehingga tidak optimal untuk video. Saat ini, sebagian besar palmtop hitam-putih, pager, dan telepon seluler menggunakan LCD passive-matrix.

Karena LCD mengatur setiap pixel secara terpisah, mereka mampu menampilkan teks yang lebih jelas dibanding CRT, yang, saat dipusatkan dengan tidak benar, akan mengaburkan pixel yang dituju (yang menggambarkan citra di layar). Tetapi kontras LCD yang tinggi dapat menyebabkan masalah terutama jika Anda hendak menampilkan citra grafis. CRT akan melembutkan pinggiran dari citra grafis, seperti halnya pada teks, dan walau hal itu membuat teks tidak terbaca pada resolusi tinggi, pelembutan (softening) dapat mencampurkan dan menutupi gerigi, contohnya pada foto, yang hasilnya lebih baik dibanding tampilan LCD. Dan juga LCD hanya memiliki satu resolusi "natural", yaitu terbatas pada jumlah pixel yang dipasang pada layar. Bila Anda ingin menaikkan resolusinya, misalnya dari 800x600 menjadi 1024x768, untuk layar LCD Anda harus mengemulasikannya menggunakan software, yang hanya dapat bekerja pada resolusi tertentu.

Seperti CRT, LCD untuk desktop juga dibuat untuk menerima sinyal analog--yang berbentuk gelombang , berlainan dengan bentuk pulsa biner pada sinyal digital--dari PC Anda. Ini disebabkan sebagian besar kartu grafis yang beredar saat ini masih menkonversikan informasi visual dari bentuk digitalnya menjadi analog sebelum menampilkannya di layar. Tetapi LCD memproses informasi tersebut secara digital, sehingga bila data analog dari kartu grafis standar mencapai monitor LCD, monitor tersebut perlu untuk mengkonversi kembali menjadi sebuah bentuk digital. Semuanya itu dapat menyebabkan goyangan atau bayangan pada layar. LCD digital terbaru menggunakan kartu grafis khusus yang dilengkapi konektor digital utnuk menjaga kejernihan tampilannya.

Cara Kerja Monitor LED
LED menggunakan cahaya pancaran diode (light emitting diode) sebagai sumber cahaya televisi. LED menggunakan diode untuk membuat banyak vibrant dan image yang berwarna-warni. Warna hitam akan menajdi benar-benar hitam, bukan hitam abu-abu, dan warna LED lebih realistic dibandingkan televisi LCD. Televisi LED memiliki kontras rasio 500,000:1, juga refresh rate yang tinggi.

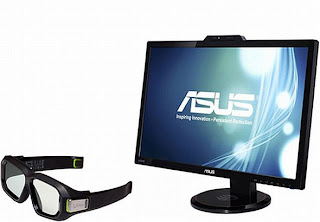

Dan perkembangannya telah dibuat lagi yaitu TV 3D atau Cinema 3D TV dimana teknologi ini tidak akan membuat mata lelah, kepala jadi pusing dan rasa mual ketika menonton dalam waktu yang lama. dilengkapi dengan kacamata 3D, Bobot kacamatanya pun tergolong ringan hanya 16 gram. Dan satu lagi yang menarik, gambar 3D akan tetap stabil walaupun pindah posisi hal hasilnya menonton pun lebih santai.

Cara Kerja TV 3D
Sama seperti LCD pada umumnya namun pada TV ini dapat memberikan effect khusus pada video yang ditayangkan, dengan membuat video tersebut blur 3 warna dan kacamata 3D yang akan membantu menyatukan video tersebut sehingga tayangan menjadi lebih hidup dengan kualitas tayangan yang lebih menantang.
